百分表和千分表的區別與使用注意事項

來源：首豐儀器 發布日期：2021-08-19

百分表：百分表是利用精密齒條齒輪機構制成的表式通用長度測量工具。通常由測頭、量桿、防震彈簧、齒條、齒輪、游絲、圓表盤及指針等組成。

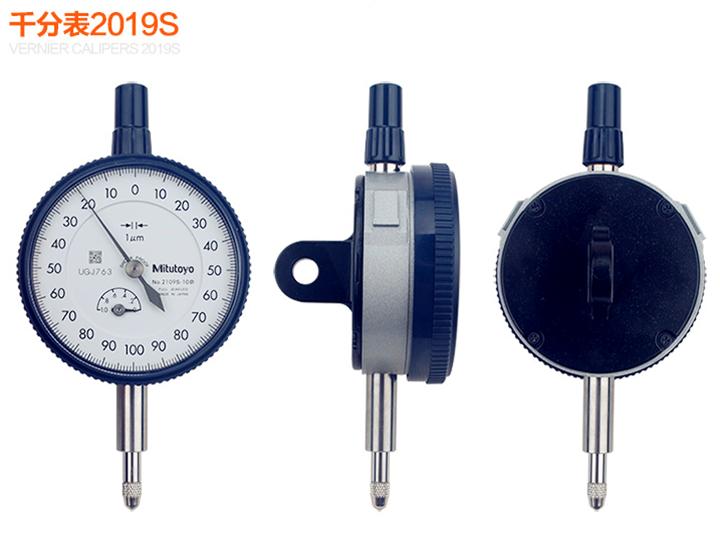

千分表：千分表是通過齒輪或杠桿將一般的直線位移（直線運動）轉換成指針的旋轉運動，然后在刻度盤上進行讀數的長度測量儀器。千分表是精密測量中用途很廣的指示式量具。它屬于比較量具，只能測量出相對的數值，不能測出絕對數值。主要用來檢查工件的形狀和位置誤差。 （如圓度、平面度、垂直度、圓跳動等），也常用于工件的精密找正。從千分表的分度值來分，有0.01mm，0.005mm，0.002mml及0.001mm幾種。分度值為0.001mm的數量較多，因此稱這種千分表為百分表。其它為千分表。 從千分表的傳動原理，分為齒艙傳動、杠桿齒輪傳動及杠桿螺桿傳動等幾種。由于千分表的讀數精度比百分表高，所以百分表適用于尺寸精度為IT6～IT8級零件的校正和檢驗；千分表則適用于尺寸精度為IT5～IT7級零件的校正和檢驗。
百分表和千分表按其制造精度，可分為0、1和2級三種，0級精度較高。使用時，應按照零件的形狀和精度要求，選用合適的百分表或千分表的精度等級和測量范圍。


使用百分表和千分表時，必須注意以下幾點；
1、使用前，應檢查測量桿活動的靈活性。即輕輕推動測量桿時，測量桿在套筒內的移動要靈活，沒有任何軋卡現象，且每次放松后，指針能回復到原來的刻度位置。
2、使用百分表或千分表時，必須把它固定在可靠的夾持架上（如固定在萬能表架或磁性表座上，夾持架要安放平穩，免使測量結果不準確或摔壞百分表。用夾持百分表的套筒來固定百分表時，夾緊力不要過大，以免因套筒變形而使測量桿活動不靈活。
3、用百分表或千分表測量零件時，測量桿必須垂直于被測量表面。即使測量桿的軸線與被測量尺寸的方向一致，否則將使測量桿活動不靈活或使測量結果不準確。
4、測量時，不要使測量桿的行程超過它的測量范圍；不要使測量頭突然撞在零件上；不要使百分表和千分表受到劇烈的振動和撞擊，亦不要把零件強迫推入測量頭下，免得損壞百分表和千分表的機件而失去精度。因此，用百分表測量表面粗糙或有顯著凹凸不平的零件是錯誤的。
5、用百分表校正或測量零件時，應當使測量桿有相對的初始測力。即在測量頭與零件表面接觸時，測量桿應有0.3～1mm的壓縮量（千分表可小一點，有0.1mm即可），使指針轉過半圈左右，然后轉動表圈，使表盤的零位刻線對準指針。輕輕地拉動手提測量桿的圓頭，拉起和放松幾次，檢查指針所指的零位有無改變。當指針的零位穩定后，再開始測量或校正零件的工作。如果是校正零件，此時開始改變零件的相對位置，讀出指針的偏擺值，就是零件安裝的偏差數值。
6、檢查工件平整度或平行度時，將工件放在平臺上，使測量頭與工件表面接觸，調整指針使擺動，然后把刻度盤零位對準指針，跟著慢慢地移動表座或工件，當指針順時針擺動時，說明了工件偏高，反時針擺動，則說明了工件偏低了。
7、在使用百分表和千分表的過程中，要嚴格防止水、油和灰塵滲入表內，測量桿上也不要加油，免得粘有灰塵的油污進入表內，影響表的靈活性。
8、百分表和千分表不使用時，應使測量桿處于自由狀態，免使表內的彈簧失效。如內徑百分表上的百分表，不使用時，應拆下來保存。
